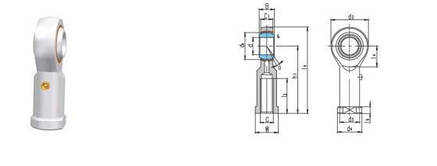

Шарнірні з'єднання SIBP-серії

Найменування

Тип

Підшипник

Різьба

Навантаження динамічний, кН

Навантаження статич., кН

Вага, кг

Шарнір М8 внутр.

внутрішня різьба

самозмащувальний

М8

6,8

8,5

0,044

Шарнір М10 внутр.

внутрішня різьба

самозмащувальний

М10

10

11

0,072

Шарнір М12 внутр.

внутрішня різьба

самозмащувальний

М12

13

14

0,108

Шарнір М16х1,5 внутр.

внутрішня різьба

самозмащувальний

М16х1,5

21

25

0,225

Код

Розмір

Навантаження

Маса, кг

d

B

d_k

C¹

d₂

G

h₁

l₃

l₄

l₅

l₇

W

d₃

d₄

Дін.

Стат.

SIBP5S

5

8

11.112

6

16

M5

27

14

35

4

8

9

9

11

3.3

4.1

0.016

SIBP6S

6

9

12.7

6.75

18

M6

30

14

39

5

9

11

10

13

4.3

5.3

0.026

SIBP8S

8

12

15.88

9

22

M8

36

17

47

5

11

14

12.5

16

6.8

8.5

0.044

SIBP10S

10

14

19.05

10.5

26

M10

43

21

56

6.5

13

17

15

19

10

11

0.072

SIBP10S/B1

M10x1.25

SIBP12S

12

16

22.23

12

30

M12

50

24

65

6.5

15

19

17.5

22

13

14

0.108

SIBP12S/B2

M12x1.25

SIBP14S

14

19

25.4

13.5

34

M14

57

27

74

8

16

22

20

25

17

20

0.161

SIBP14S/B1

M14x1.5

SIBP16S

16

21

28.58

15

38

M16

64

33

83

8

17.5

22

22

27

21

25

0.225

SIBP16S/B1

M16x1.5

SIBP18S

18

23

31.75

16.5

42

M18x1.5

71

36

92

10

19.5

27

25

31

26

30

0.295

SIBP20S

20

25

34.93

18

46

M20x1.5

77

40

100

10

21.5

30

27.5

34

31

35

0.382

SIBP22S

22

28

38.1

20

50

M22x1.5

84

43

109

12

23

32

30

37

38

43

0.488

SIBP25S

25

31

42.86

22

60

M24x2

94

48

124

12

29.5

36

33.5

42

47

65

0.749

SIBP28S

28

35

47.63

25

66

M27x2

103

53

136

12

32.5

41

37

46

59

77

0.949

SIBP30S

30

37

50.8

25

70

M30x2

110

56

145

15

34

41

40

50

63

86

1.13
