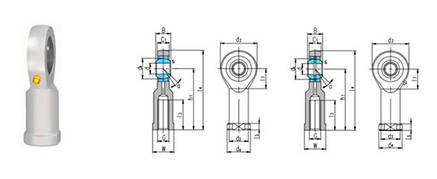

Шарнірні з'єднання SI-серії

Код

Розмір

Навантаження

Маса, кг

d

B

d_k

C¹

d₂

G

h₁

l₃

l₄

l₅

l₇

W

d₃

d₄

Дин.

Статус.

SI5E

5

6

10

4.5

21

M5

30

11

40.5

5

11.5

10

10

13

3.4

8.1

0.021

SI6E

6

6

10

4.5

21

M6

30

11

40.5

5

11.5

11

11

13

3.4

8.1

0.021

SI8E

8

8

13

6.5

24

M8

36

15

48

5

13

13

13

16

5.5

12.9

0.039

SI10E

10

9

16

7.5

29

M10

43

20

57.5

6.5

15

16

16

19

8.1

17.6

0.065

SI12E

12

10

18

8.5

34

M12

50

23

67

7

18

18

19

22

10

24.5

0.096

SI15ES

15

12

22

10.5

40

M14

61

30

81

8

21

21

21

26

16

36

0.16

SI17ES

17

14

25

11.5

46

M16

67

34

90

10

23

27

25

29

21

45

0.24

SI20ES

20

16

29

13.5

53

M20x1.5

77

40

103.5

10

25.5

30

28

34

30

60

0.35

SI25ES

25

20

35.5

18

64

M24x2

94

48

126

12

33

36

35

42

48

83

0.66

SI30ES

30

22

40.7

20

73

M30x2

110

56

146.5

15

37.5

46

42

50

62

110

0.98

SI35ES

35

25

47

22

82

M36x3

125

60

166

15

40

55

48

58

79

146

1.5

SI40ES

40

28

53

24

92

M39x3

142

65

188

18

47

60

52

65

99

180

2.1

SI45ES

45

32

60

28

102

M42x3

145

65

196

20

52

65

58

70

127

240

2.7

SI50ES

50

35

66

31

112

M45x3

160

68

216

20

57

70

62

75

156

290

3.5

SI60ES

60

44

80

39

135

M52x3

175

70

242.5

20

68.5

80

70

88

245

450

5.6

SI70ES

70

49

92

43

160

M56x4

200

80

280

20

81

85

80

98

313

610

8.3

SI80ES

80

55

105

48

180

M64x4

230

85

320

25

91

95

95

110

400

750

13
